無損檢測方法

在鋼結構工程中的應用

當前建筑鋼結構工程無損檢測的對象是鋼結構材料本身以及焊縫，主要問題就是缺陷，分為表面和內部缺陷兩種。

常見的表面缺陷有：燒穿、表面有氣孔、焊縫不完全、咬邊等等；

而內部缺陷有：裂紋、未熔合、未焊透、雜質嵌入等等，針對這兩種類型的缺陷，常用的無損檢測技術主要有如下幾種。

01 射線探傷檢測技術

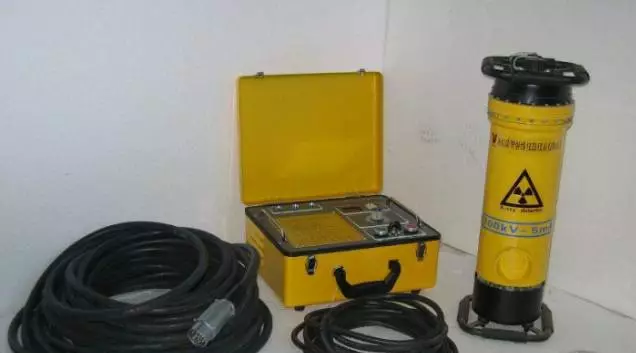

射線探傷檢測技術是射線在通過被檢測物體時的強度衰減，來檢測出結構的缺陷。常用的射線是x射線和γ射線。該方法的具體點來講就是射線在穿過被檢物體后，受到不同程度的衰減，被投射到x或γ射線的膠片上，通過顯影技術，得到物體厚度的變化和內部缺陷情況的圖像，然后就可以根據圖像上的缺陷尺寸大小、形狀以及數量，對結果進行評價。

射線探傷檢測技術隨著電子成像技術的發展，在鋼結構質量檢測中的應用優勢非常明顯。通過成像技術，能夠直截了當?shù)姆从吵鲣摻Y(jié)構材料、焊縫缺陷的物理性質，形狀、大小、數量，還可以直接獲得永久性記錄，供日后檢查。但是該方法的最大缺點就是危害人體健康，射線具有放射性，設備投入較大，攜帶不方便。

02 超聲無損探測技術

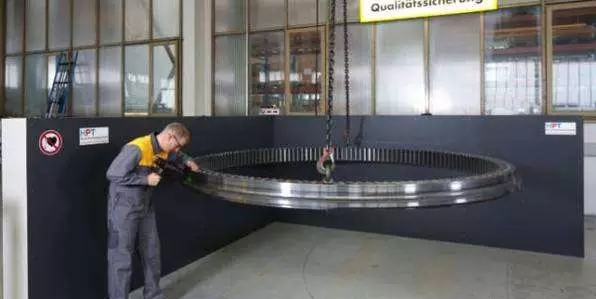

超聲無損探測技術是利用超聲波在鋼結構焊縫缺陷中的傳播受到不同程度的影響而使得聲時、振幅、波形等參數改變，來檢測材料和焊縫缺陷的性質，超聲檢測的常用頻率是0.5-5MHz，常用的超聲檢測是A型脈沖反射法。

超聲檢測技術的優點是對平面型缺陷的檢測敏感，能夠非常迅速的檢測出未焊透、未熔合等缺陷。檢測速度快，超聲檢測儀器方便攜帶、價格優勢使得成本低廉。該檢測對材料焊縫表面的粗糙程度有一定的要求，且只適合厚度在8mm以上的板材、管材對接焊縫，缺陷的表達沒有射線探傷直觀，同時受到檢測人員的操作水平和熟練程度影響，對焊縫根部的缺陷檢測比較困難，主要受表面焊縫的形狀影響。

03 磁粉探傷檢測技術

磁粉探傷檢測技術是根據被檢鐵磁性材料在磁化后內部產生強烈的磁感應強度，當鋼結構材料中有缺陷或者材質、形狀造成非連續性時，磁力線會發生變化，而透出材料本身的范圍，形成漏磁場，此時磁粉受到磁力線的作用在材料表面或近表面進行重新堆積，可以宏觀現實出缺陷的情況。

該方法的優點是檢測速度迅速、稍微有點缺陷或者裂縫就能檢測出來，靈敏度高，檢測的投資成本較低。該技術只能對表面或者近表面缺陷進行檢測，要求被檢測材料為鐵磁性，對一些材料的內部或者較深的缺陷無法檢測出來。只適合8mm以下的板材和管材對接焊縫的外觀檢測。另外，對某些要求嚴格的鋼結構材料還需要進行檢測后消磁。

04 滲透探傷檢測技術

滲透探傷檢測技術是在一些零部件表面進行涂抹含有熒光材料或者染色材料的滲透液體，待一段時間就能滲透到表面具有開口的缺陷中，一直滲滿整個缺陷。待去除材料表面的滲透液后，再利用涂抹的顯像劑的吸引作用，將缺陷內的滲透液反吸回顯像劑中。通過光源的照射，可以是紫外線也可用白光，顯示出缺陷的形狀和大小尺寸。

該滲透探傷檢測技術的優點是檢測設備簡單、方便攜帶，在沒有電源的情況下就可以進行探傷檢測，適合于各種金屬和非金屬材料，材料作用范圍比較廣泛，對缺陷的顯示比較直觀。但是，對于比較微小的缺陷，滲透液難以滲入和吸出，缺陷的深度就難以檢測出來，所以只適合表面缺陷的檢測以及近表面的缺陷檢測。檢測后的清潔工作也是必須進行的，然而有相當?shù)牟糠值臋z測人員忽略此操作步驟。

無損檢測方法

在砌體結構中的應用

砌體結構是我國工業與民用建筑中普遍常用的結構形式之一，具有造價低、建筑性能良好、施工簡便等優點。但氣體結構的強度較低，對基礎不均勻沉降以及溫度應力非常敏感，結構性能受施工質量的影響較大，結構的耐久性和抗震性能不如混凝土結構和鋼結構。新建砌體結構的施工質量和已建砌體結構的可靠性鑒定是工程結構檢測鑒定的主要任務之一。

砌體的現場非破損檢測或微破損檢測方法很多，有直接對砌體施加荷載的原位壓力方法試驗，有檢測塊體與砂漿之間的抗剪性能的剪切試驗，還有對砂漿進行檢測試驗的各種方法。

通常，可用回彈法檢測塊體的強度，現場檢檢測得到砂漿強度后即可推定砌體抗壓強度。但這種檢測方法不能反映組砌方式、灰縫飽滿度等因素對砌體抗壓強度的影響，因此，現場直接檢測砌體強度的微破損檢測方法仍大量應用于砌體工程。

01 原位軸壓法

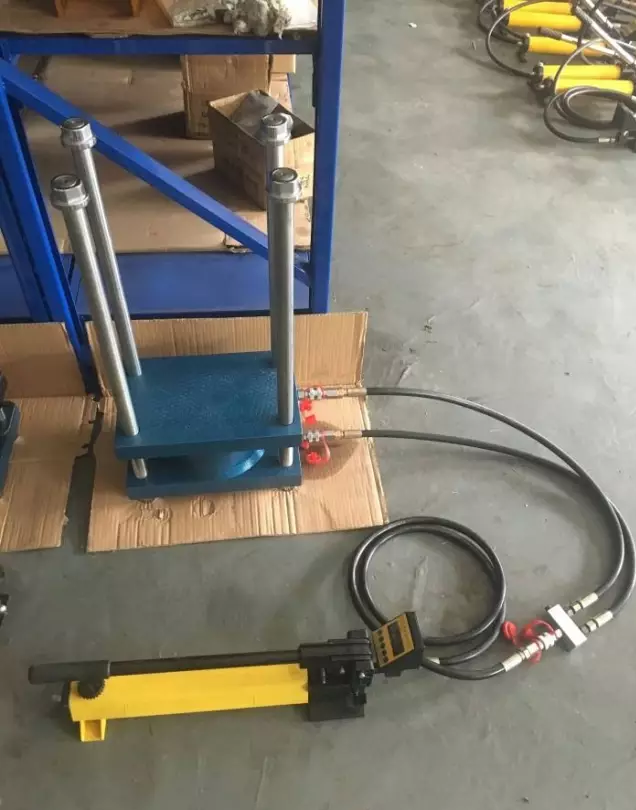

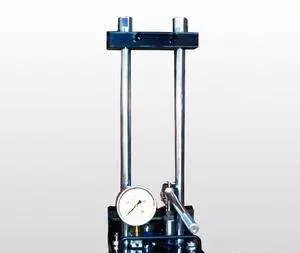

在墻體的原位軸壓法檢測中，直接對局部墻體施加軸向壓力荷載，并使這部分局部墻體的手里達到極限狀態，通過實測的破壞荷載和變形，得到墻體的抗壓強度。

采用原位軸壓法對于墻體進行檢測時，為避免對墻體造成太大的損傷，在同一墻體上，測點不宜多于1個，測試的部位對于墻體受力性能應具有代表性�？蛇x相鄰墻體的測點為同一測區測點，也可以在同一樓層選擇同一測區測點。測點數不宜太多。

02 扁頂法

扁頂法可用來推定普通磚砌體的受壓工作應力、彈性模量和抗壓強度。通過測量開槽前后的位移變化，并用扁頂壓力恢復因開槽而卸載的應變，根據扁頂壓力推定砌體的工作應力。推定砌體的工作應力，可以只開鑿一條水平槽。在完成工作應力測試后，再開鑿第二條水平槽，并在第二條水平槽內安裝第二個扁頂。

03 原位單剪法

對砌體的承載能力進行現場檢測時，出抗壓試驗外，另一類試驗就是砌體的原位抗剪試驗，原位單剪法就是其中一種。砌體的原位單剪法的試驗裝置一般取窗洞口或其他洞口下墻體為試驗對象，第三皮磚下的水平灰縫為剪切破壞面。

試驗前，先清理出安裝鋼筋混凝土傳力方和加載裝置的空間；在剪切破壞面的端部加工切口，保證水平灰縫剪切破壞時，該水平灰縫以上的墻體能夠在水平方向上發生位移；現澆鋼筋混凝土傳力方到達足夠強度后，安裝千斤頂和測試儀表進行加載試驗，當出現水平灰縫剪切破壞時，記錄破壞荷載，并將剪切破壞后的墻體翻轉，記錄破壞特征以及水平灰縫飽滿度等與砌體質量有關的數據。

原位單剪法所得到試驗結構為砌體沿通縫抗剪強度。將同一測區個測點所得到結果取平均值，得到砌體沿通縫抗剪強度平均值。

04 原位單磚雙剪法

原位單剪法造成較大區域的墻體破損。對于已建造的并投入使用的房屋建筑，原位單剪法試驗往往難以實施。原位單磚雙剪法造成的墻體破損較小。

05 推出法

推出法是將240mm厚的磚墻中的丁磚推出，通過鑒定單塊丁磚推出力與砂漿飽滿度來推斷砌體砂漿的抗壓強度。一般取單片墻為一個測區，每個測區的測點數不少于5個。
