結構無損檢測與鑒定的對象為已建工程結構，根據已建結構的性質，可分為新建結構和服役結構。

對于新建結構，無損檢測和鑒定的目的包括驗證工程質量，處理工程質量事故，評估新結構、新材料很新工藝的應用等。

對于服役結構，通常用結構可靠性鑒定涵蓋無損檢測與鑒定的內容，其目的主要是評估已建結構的安全性和可靠性，為結構的維修改造和加固處理提供依據。

不論是新建結構還是服役結構通過試驗檢測的方法來獲取表征結構性能的相關參數時，都不應該對結構造成損傷，影響結構的使用和安全。這就是結構無損檢測技術不斷發展的背景。

對于工程結構進行無損檢測和可靠性鑒定，要通過各種手段得到結構相關參數，捕捉反映結構當前狀態的特征信息，對結構作用和結構抗力的關系進行分析，并根據實踐經驗給出綜合判斷。結構無損檢測與鑒定涉及結構理論、概率統計、測試技術、工程材料、力學分析等基礎理論和專業知識，具有多學科交叉的特點。特別是近年來，測試方法以及相應的儀器儀表不斷更新，使這一領域的技術不斷發展。

無損檢測技術有著常規檢查方法所不具有的優勢和特點：

首先，對被檢測材料沒有損害，只是通過物理手段得到其內部信息；

其次檢查的隨機性使得檢查存在客觀真實性，具有代表性。

另外，檢測出來的數據可以得到很好的存儲，并通過科學的合理的計算方法轉換成工程質量現狀，使得出的檢測結論更具有權威性、真實性、可靠性。在很大程度上彌補了以往的宏觀檢測和判定結果的不準確性，使得監督工作更容易、更準確。

無損檢測方法

在混凝土結構中的應用

混凝土結構是常見的工程結構，它是由混凝土和鋼筋組成。混凝土強度的檢測是混凝土結構可靠性鑒定的一個重要內容。根據混凝土的物理和力學性能，如混凝土的表面硬度、密實度等，不同的混凝土強度無損檢測技術廣泛地應用于工程實踐。

01 回彈法無損檢測

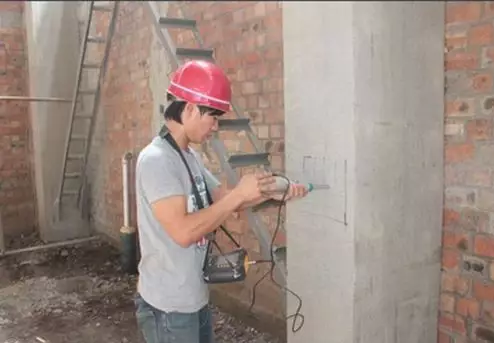

回彈法的原理是根據混凝土表面的硬度與抗壓強度之間有一定的關系,利用混凝土表面硬度來推定混凝土的強度。所用的儀器是回彈儀。在建筑結構檢測中常采用的為中型回彈儀。回彈儀最大的優點就是簡單、方便、快速。在國內外實際工程中已使用50余年。

近年來，新型回彈儀將微電腦芯片安裝在回彈儀上，稱為數顯回彈儀，加快了回彈儀的數據處理過程，使用更加方便�，F(xiàn)行標準《回彈法檢測混凝土抗壓強度技術規程》(JGJ/T23--2001)有相應的規定,應嚴格遵守。

每根構件測區數量應按規范規定布置，測區布置應均勻，混凝土表面應平整，干燥，表面浮灰應去掉。測試時應避開鋼筋位置，否則測試數據會偏大，如測試大梁，因梁較高，下部粗石料相對集中，上部相對較少，故宜在梁中部位置測試。

按批評定時，應確保該批混凝土是同批混凝土或齡期相差不大，施工工藝相同，成型工藝相同，養護條件相近。如測試結果同批評定相差過大，則應分析原因，進行補測或分批評定。如混凝土齡期較長，超過規范允許齡期，應取芯樣進行修正。

02 超聲脈沖法無損檢測

聲波是一種機械波，起源于物體的振動。將脈沖信息轉化為機械振動，即超聲波。超聲波穿過混凝土構件，接收探頭再將超聲波轉換為電信號。在一個工程大量采用同一種混凝土?xí)r，還可以用超聲脈沖法檢測混凝土的強度。

就聲脈沖在混凝土中傳播速度的本質而言,則是混凝土應力應變質的反映。雖然在應變性質與強度關系的理論推導中可以推論，混凝土強度與聲速之間應有一定的關，但由于實際材料的種種復雜的影響因素，這種關系并不是完全穩定的。

所以還需事先建立聲速與混凝土抗壓強度之間關系的曲線，來實現超聲脈沖法檢測混凝土的強度。在已知混凝土的超聲波聲速的條件下，利用超聲檢測儀測量聲時，還可以得到混凝土構件的厚度。

03 超聲回彈綜合法無損檢測

超聲回彈綜合法是指采用超聲檢測儀和回彈儀，在結構或結構混凝土的同一測區分別測量超聲聲時和回彈值，再利用已建立的測強公式，推算該測區混凝土強度的方法。

與單一的回彈法或超聲法相比，超聲回彈綜合法可以減少混凝土齡期和含水率的影響，對較高強度的混凝土不敏感，較全面的反映了混凝土的實際質量，綜上優點，使其測量范圍加大，測試精度也有明顯的提高。

04 鉆芯法無損檢測

鉆芯法就是利用鉆芯機及配套機具，在混凝土結構構件上鉆取芯樣，通過芯樣抗壓強度直接推定結構的混凝土強度的方法。鉆芯法無須混凝土立方體試塊或測強曲線，具有直觀、準確，代表性強，可同時檢測混凝土內部缺陷等優點，在工程檢測中得到廣泛應用。

鉆芯法除檢測混凝土的強度外，還可以通過芯樣檢測混凝土結構或結構的裂縫深度、受火或受凍混凝土的損傷深度等內部缺陷。

05 拔出法無損檢測

拔出法是將安裝在混凝土中的錨固件拔出，測出最大拔出力，根據預先建立的拔出力與混凝土強度之間的關系推進混凝土強度的方法。這是一種局部微破損檢測方法。

拔出法分為兩類，一類是預埋拔出法，即在混凝土構件或構件的施工過程中預先安裝錨固件，待混凝土硬化再將錨件拔出，檢驗新澆混凝土的強度。另一類是后裝拔出法，在已硬化的混凝土構件表面鉆孔，安裝一特制的膨脹螺栓，然后將膨脹螺栓拔出，測定混凝土的強度。實際工程中，后裝拔出法應用較多。

06 檢測混凝土強度的各種方法比較

在實際工程中，現場檢測混凝土強度常用方法是回彈法、超聲法、超聲回彈綜合法、鉆芯法和拔出法。出這些方法外，還有貫入阻力法、表面拉剝法、脈沖回波法等，這些方法都各自有其各自的特色。每一種無損檢測方法都有優點，但適用范圍也都受到不同程度的限制。
