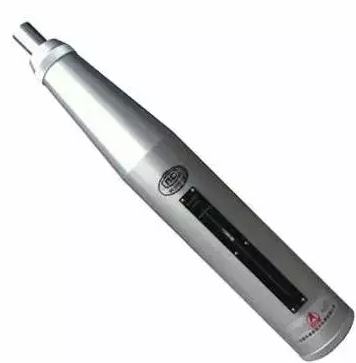

房屋結構材料強度檢測用于測量混凝土、砌體磚、砂漿的抗壓強度。① 將回彈儀彈擊桿頂住砼測試面，輕壓尾蓋，定位鉤銷脫開導向法蘭；② 慢慢抬起儀器，在壓縮彈簧作用下，彈擊桿伸出，掛鉤與彈擊錘掛上，同時導向法蘭將指針滑塊帶到零位，即指針滑塊上紅刻線與刻度尺零線重合。① 將已伸出的彈擊桿對準砼測試面上測點，均勻緩慢推壓回彈儀，彈擊桿被壓入回彈儀，彈擊拉簧拉伸；② 當儀器推壓到一定位置時，導向法蘭上的掛鉤背部與尾部調整螺栓頭端面 接觸并開始轉動，到掛鉤脫開彈擊錘的瞬間，彈擊拉簧伸長度達到規定的標準長度75mm，此時儀器得到了標稱功能2.207N.m，彈擊錘處于一觸即發的狀態。這一操作過程應始終保持回彈儀軸心垂直于測試面，切忌推壓用力過猛，速度過快。緊接上述操作并繼續推壓回彈儀，直至彈擊錘與掛鉤脫開，在彈擊拉簧拉力作用下，彈擊錘沿中心導桿向彈擊桿飛速?zèng)_擊，動能在錘桿碰撞瞬間將進行分解，一部分能量使砼產生塑性變形而被吸收，另一部分使砼產生彈性變形而彈給彈擊錘使其回跳。① 當彈擊錘與彈擊桿碰撞后第一次碰撞回跳時將指針滑塊帶到一定位置(通過彈簧片)，此后應繼續壓住回彈儀，并從指針滑塊刻線所對應的讀尺刻線讀取回彈值Ri；② 若不便讀數，可按動按鈕鎖住機芯，保留指針滑塊的位置，然后將回彈儀拿到便于讀數處讀取回彈值。以上是一次彈擊測試操作過程，并獲得一個測點的回彈值Ri。重復上述操作過程便可得到所需要的測點回彈值。檢測時判斷磚為普通燒結磚還是多孔磚，砂漿為水泥砂漿還是混合砂漿。了解房屋改造歷史，布置測點應在其原始?jí)w處，避免開洞后填補等部位。

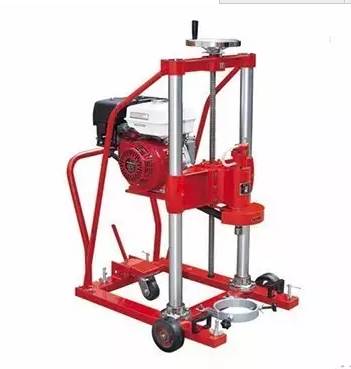

從結構混凝土中鉆取芯樣以檢測混凝土強度或觀察混凝土內部質量。1. 固定鉆機，防止工作時產生偏移；2. 安裝鉆頭前，檢測主軸旋轉方向；3. 鉆取時，正向轉動操作手柄，使鉆頭慢慢接觸混凝土表面，待鉆頭刃部入槽穩定后施壓，到達預定深度后，方向旋轉操作手柄，取出鉆頭致混凝土表面，關閉鉆芯機。1. 鉆取部位應選擇結構或構件受力較小的部位；2. 檢測單個構件，每個構件的芯樣數量不少于三個，對于較小的構件，可以取兩個；3. 鉆取的芯樣直徑一般不小于骨科最大粒徑的三倍，在任何情況下不得小于骨科最大粒徑的兩倍。
用于檢測混凝土和鋼筋混凝土中的裂縫、空隙以及其它缺陷。2. 在被測物體上分別以b和2b的距離測試，注意b不能大于250mm；3. 按“START”鍵，測試距離顯示在b中，同時傳感器發射聲波；4. 將傳感器按在物體上，一旦測試值穩定3秒鐘后，發出一聲短促音，傳播時間顯示在t1中；5. 按“START”鍵，將顯示的值存儲，然后進行進行t2的測試；6. 將傳感器放在2b的距離，顯示值穩定3秒鐘后，發出一聲短促音，傳播時間顯示在t2中；1. 測試的聲時值應精確至0.1μs,聲速值應精確至0.01ｋｍ/s；2. 超聲測距的測量誤差應不大于±1%；3. 在每個測區內的相對測試面上,應各布置3個測點，且發射和接收換能器的軸線應在同一軸線上。
1. 將沖擊裝置插頭插入位于儀器上端的沖擊裝置插口。2. 按開機鍵，接通電源，讓儀器進入測量狀態。3. 向下推動加載套鎖住沖擊體；對于DC型沖擊裝置，則可將加載桿吸于試驗表面，將DC型沖擊裝置插入加載桿，直到停止位置為止，完成加載。4. 將沖擊裝置支承環按選定的測量方向緊壓在試樣表面上，沖擊方向應與試驗面垂直。5. 按動沖擊裝置上部的釋放按鈕，進行測試。此時要求試樣、沖擊裝置、操作 者均穩定，并且作用力方向應通過沖擊裝置軸線。1. 試樣的每個測量部位一般進行五次試驗，數據分散不應超過平均值的 ±15HL；2. 任意兩壓痕之間距離或任一壓痕中心距試樣邊緣距離應符合規定。

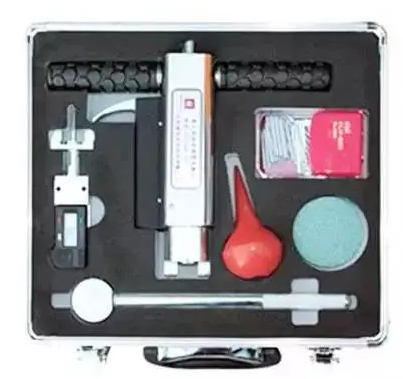

用于砌體砂漿強度的現場快速檢測。3. 左手水平托住貫入儀，右手將搖柄套入儀后部的螺母上，然后順時針旋轉7~9圈，若發現扳機晃動一下，表明貫入儀掛起鉤已掛上，此時停止搖柄順時針旋轉，改為逆時針旋轉，將螺母退回貫入桿末端，這時貫入儀便可進入下面的檢測了；4. 檢測時，一手水平托住貫入儀，讓貫入儀的扁頭與打磨平整的砌縫表面接觸上，另一手扣動扳機，貫入儀自由釋放能量，這樣就完成了一次檢測；移開貫入儀及測釘，用吹風器吹吸一下測孔；5. 用深度測量表測量測深度，從表盤上的直接讀取測量表顯示值di，并記錄在記錄表中，貫入深度按下式計算：di=20.00-di′；6. 查測強曲線獲取砂漿強度。1. 貫入式砂漿強度檢測儀在掛鉤狀態時不應保持較長時間同，應盡快釋放工作彈簧；2. 不得隨意空彈及拆卸貫入儀主機，以免影響使用壽命和測試精度；3. 數顯貫入深度表應輕拿輕放，注意保護測頭，以防摔落；4. 貫入儀每年至少應在法定計量部門校準一次。

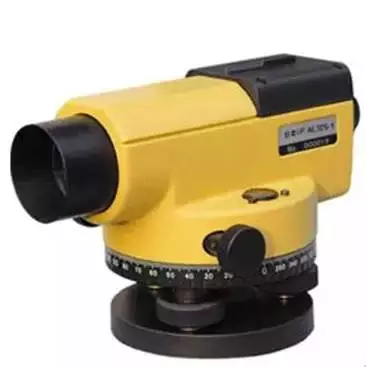

安置是將儀器安裝在可以伸縮的三腳架上并置于兩觀測點之間。首先打開三腳架并使高度適中，用目估法使架頭大致水平并檢查腳架是否牢固，然后打開儀器箱，用連接螺旋將水準儀器連接在三腳架上。粗平是使儀器的視線粗略水平，利用腳螺旋置圓水準氣泡居于圓指標圈之中。瞄準是用望遠鏡準確地瞄準目標。 ① 首先是把望遠鏡對向遠處明亮的背景，轉動目鏡調焦螺旋，使十字絲最清晰。② 再松開固定螺旋，旋轉望遠鏡，使照門和準星的連接對準水準尺，擰緊固定螺旋。③ 最后轉動物鏡對光螺旋，使水準尺的清晰地落在十字絲平面上，再轉動微動螺旋，使水準尺的像靠于十字豎絲的一側。微傾水準儀，在水準管上部裝有一組棱鏡，可將水準管氣泡兩端，折射到鏡管旁的符合水準觀察窗內，若氣泡居中時，氣泡兩端的像將符合成一拋物線型，說明視線水平。若氣泡兩端的像不相符合，說明視線不水平。這時可用右手轉動 微傾螺旋使氣泡兩端的像完全符合，儀器便可提供一條水平視線，以滿足水準測量基本原理的要求。用十字絲，截讀水準尺上的讀數。水準儀多是倒像望遠鏡，讀數時應由上而下進行。先估讀毫米級讀數，后報出全部讀數。1. 氣泡左半部分的移動方向，總與右手大拇指的方向不一致；2. 水準儀使用步驟一定要按上面順序進行，不能顛倒，特別是讀數前的符合水泡調整， 一定要在讀數前進行；3. 讀書后再檢查符合水準器氣泡是否居中，若不居中，應再次調平，重新讀數。
1. 轉動儀器應先松開制動螺旋，不可未擰松制動螺旋，硬扳使其轉動；2. 儀器箱中取出前應仔細觀察并記住其擺放位置，取出或放入時， 應輕輕移動，勿使儀器震擊；3. 水平角觀測應在成像清晰與大氣穩定的時間內進行，儀器應避免陽光直接照射；4. 三角高程測量必須進行對向觀測。
