房屋檢測鑒定時經常會出現由于各種原因?qū)е碌姆课萁ㄖ�結構圖紙缺失情況，給房屋檢測鑒定以及業主的裝修改造和后續房屋管理帶來諸多不便。

因而，當房屋建筑結構圖紙缺失時，如何補全房屋建筑結構圖紙，做好房屋建筑結構圖紙測繪工作便顯得尤為重要。結合實際建筑結構測繪工作，對房屋建筑結構圖紙測繪內容做簡要概述，以便同行共同學習。

1、房屋建筑結構圖紙測繪的主要內容

房屋建筑結構圖紙測繪包括建筑圖紙測繪和結構圖紙測繪。

建筑圖紙的測繪，應包括主要建筑平面，宜包括建筑立面圖、典型剖面圖，當存在多幢檢測房屋時，宜增加建筑總平面示意圖。

結構圖紙的測繪主要包括結構平面布置圖、主要結構構件截面尺寸、代表性構件的配筋等內容，必要時增加配筋構造、節點連接構造等詳圖。部分結構涉及結構加固房屋，尚應對新老建筑結構加以區分表述。有條件時宜繪制結構加固平面圖，并繪制相關加固節點。

2、房屋建筑結構圖紙測繪的主要步驟

現場建筑結構圖紙測繪一般首先測繪建筑圖，然后在建筑圖基礎上測繪結構圖�，F(xiàn)場采用鋼卷尺和激光測距儀量測主要軸線間距、墻體的具體位置以及門窗洞口的平面位置和尺寸，采用鋼卷尺量測墻體厚度及柱的截面尺寸等；采用激光測距儀和鋼卷尺量測樓層凈高和門窗洞口的高度；最終繪制房屋建筑測繪圖。

然后在房屋建筑圖紙測繪的基礎上，首先根據房屋的結構布置及傳力體系判別承重構件與非承重構件，對承重構件判別其材料類別。在此基礎上，對房屋承重墻、樓面梁、框架梁柱、樓（屋）面梁板等結構布置情況進行了現場實測。

采用鋼卷尺和激光測距儀量測結構構件的平面位置及尺寸，采用鋼卷尺量測鋼筋混凝土梁板柱和鋼結構構件的截面尺寸、承重磚墻厚度以及磚柱截面尺寸。采用鋼筋探測儀對混凝土構件配筋分布情況進行檢測，并選取代表性的構件鑿去表面粉刷層及保護層，采用游標卡尺量測鋼筋直徑等。

最終根據現場數據繪制房屋建筑結構測繪圖紙。

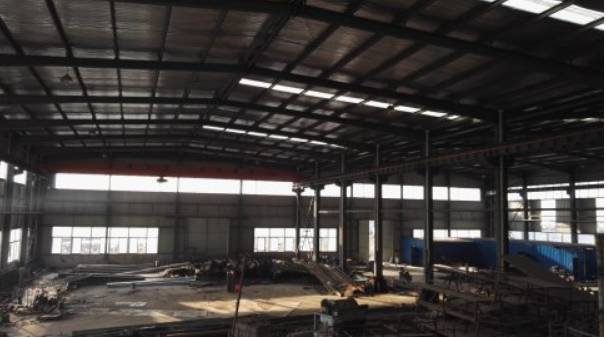

 某鋼結構廠房測繪實例

3、房屋建筑結構圖紙測繪的主要成果

當完成現場房屋測繪工作，并整理好相應測量數據，隨后根據相關測量數據按照?qǐng)D紙繪制要求繪制完成房屋建筑測繪圖和房屋結構測繪圖。

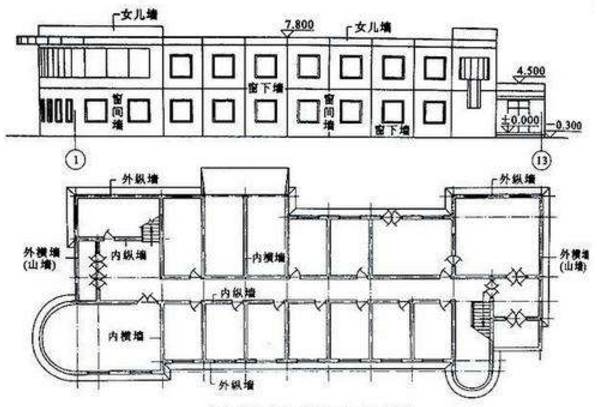

01 建筑測繪圖紙主要包括房屋建筑總平面圖、房屋建筑平面圖、房屋建筑立面圖、房屋建筑剖面圖。

02 結構測繪圖紙主要包括房屋結構平面布置圖、基礎平面布置圖、必要的節點詳圖等。

在完成房屋建筑結構圖紙測繪工作，提交建筑結構圖紙測繪圖后，后續房屋檢測鑒定以及房屋裝修改造和房屋管理便有了基礎數據和資料。因而房屋建筑結構測繪工作是比較基礎性內容，尤其是在房屋建筑結構圖紙缺失時，相關的房屋建筑結構測繪工作就顯得尤為重要。
