那么，索引符號的具體含義是什么呢？

為了方便說明，我們暫且把索引符號所在的圖紙稱為源圖紙，索引符號所指引的圖紙稱為目標圖紙。首先，索引符號中橫杠的上下共有兩個編號，分別代表什么呢，橫杠下邊的編號是指目標圖紙的圖號，橫杠上邊的編號是指其在目標圖紙中的排列序號。另外，索引符號的箭頭所指方向?yàn)槟抗獾耐渡浞较颉Ｕf起來比較繞，下邊我們分別舉例來說明。

一、立面索引符號

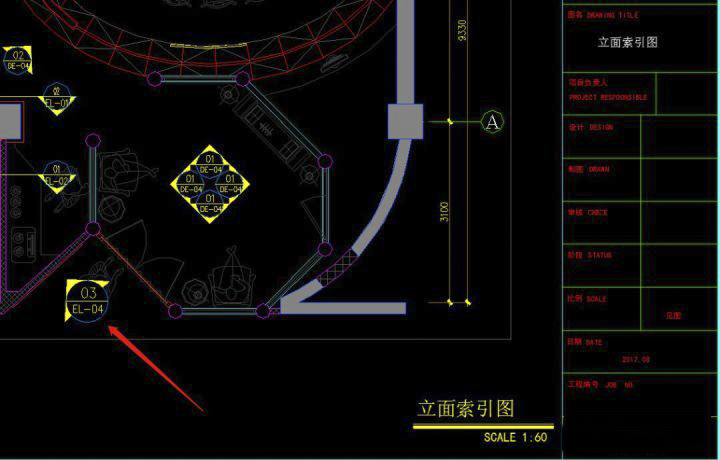

如上圖，立面索引符號在平面圖中出現，該平面圖名叫“立面索引圖”，圖號“PL-12”。就拿圖中左下角那個立面索引符號為例，標注為03/EL-04,就是說索引符號箭頭所指向的墻面的立面圖在圖紙EL-04中，其序號為03。

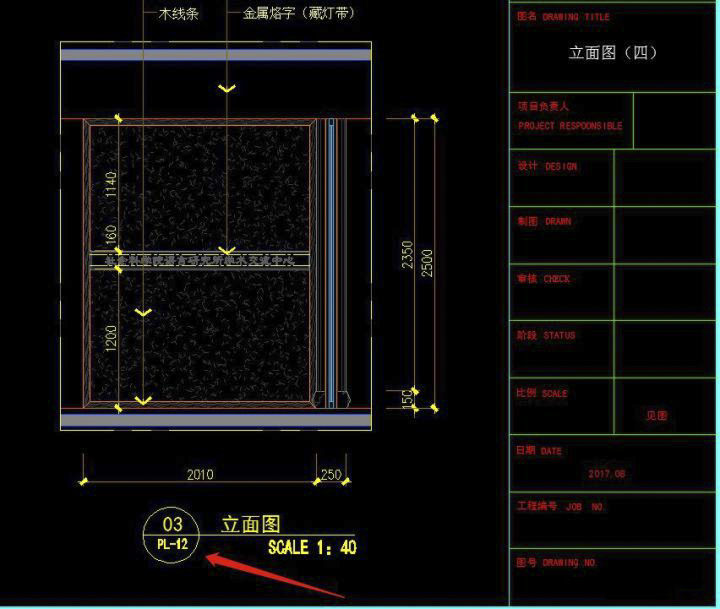

我們可以根據圖紙目錄找到到圖紙EL-04，然后在該圖紙中找到第三個圖就是我們所要查看的墻面的立面圖，如下圖所示。

二、節點大樣索引符號

剖面索引符號、剖切索引符號和大樣索引符號都是針對節點圖的索引符號，只不過是查看方式不同。

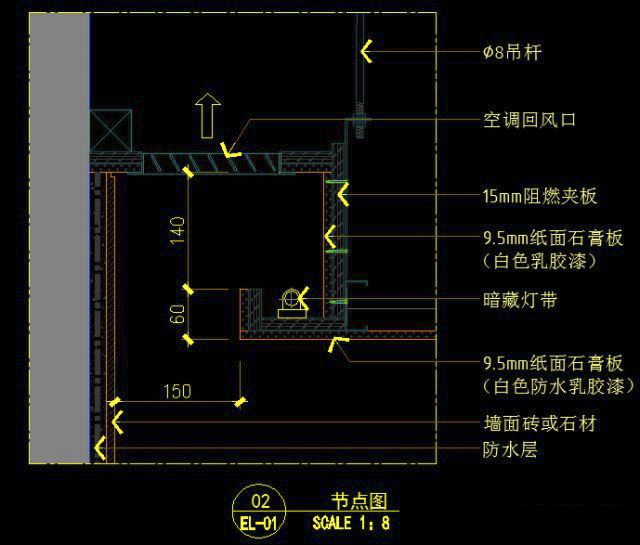

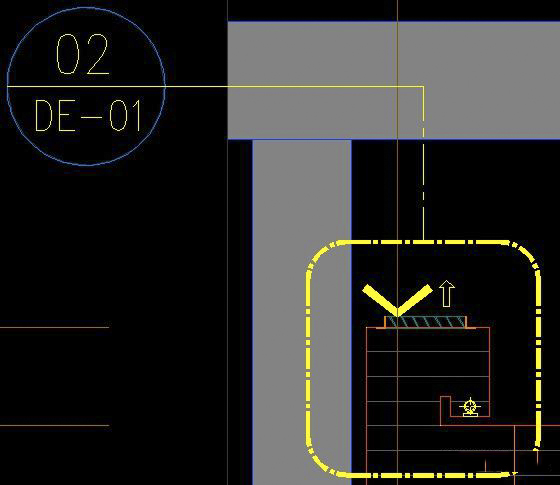

大樣索引符號比較簡單，編號和箭頭的含義上邊講過了，主要是看那個點劃線的矩形框的含義，其表示對矩形框內的圖形的局部放大顯示。

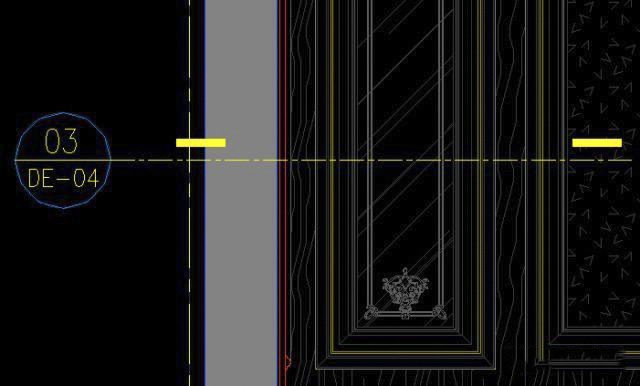

剖面索引符號和剖切索引符號的含義大致相同，都是對剖切面的放大顯示。粗短線表示需要剖切的位置所在,如果粗短線有兩條，則表示剖切的起始位置。

知識點：如果索引符號所在的源圖紙和其所指引的目標圖紙為同一張圖紙時，則可以把索引符號中橫杠下邊的編號去掉，換做一條短橫線。

區域名稱

材料編號是對工程中使用到材料的整理歸類，編號后邊加以簡要的文字說明，配合引線進行標注，可以使用在圖紙的各個部分。

在材料表中，可以依據材料編號對該類材料進行詳細而全面的說明。默認情況下，不同類別的材料對應不同的英文簡寫。

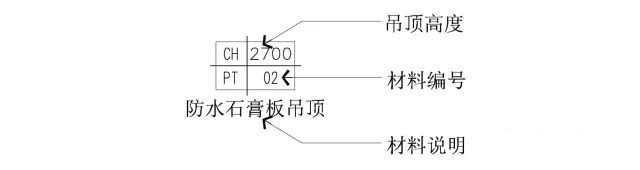

含標高的材料圖例

該圖例一般用于天花吊頂平面圖中。圖例中，CH表示標高，2700表示標高為2700mm，PT表示材料代號，02為該類材料的編號。

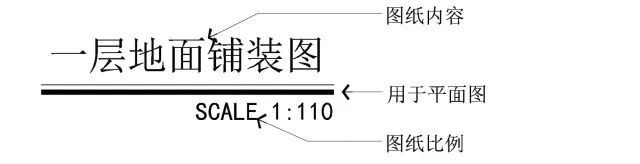

平面圖紙名稱

該圖例用于平面圖中，表示圖紙名稱和圖紙比例。

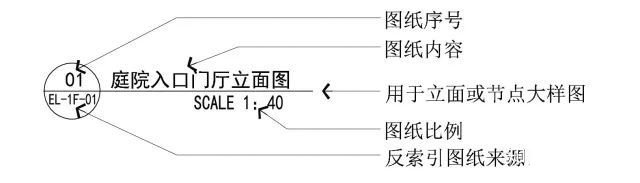

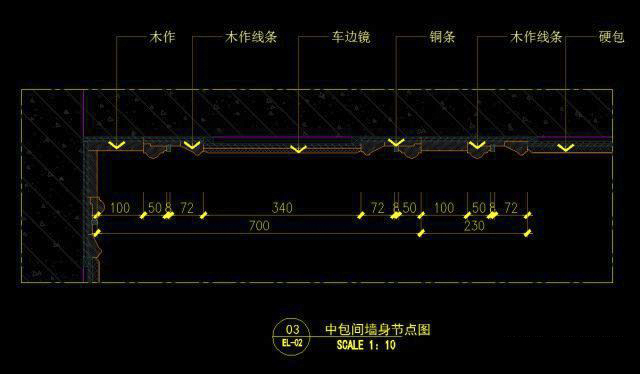

立面、節點圖紙名稱

該圖例既可用于立面圖也可用于節點圖，表示圖紙名稱和圖紙比例。

與索引符號類似之處為，其也有兩個編號，含義與索引符號相同，橫杠下邊的編號表示其目標圖紙的圖號，橫杠上邊的數字表示其在目標圖紙中的排序。

我們的繪圖順序一般為先平面圖，然后立面圖，最后節點圖，讀圖的順序也是如此，所以我們習慣上把從平面圖中查找立面圖或從立面圖中查找節點圖的順序稱之為索引，而把從立面圖中查找平面圖或者從節點圖中查找立面圖的順序稱之為反索引。

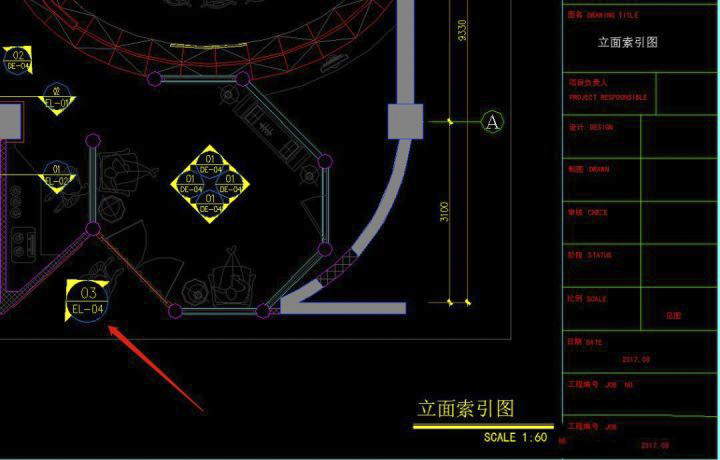

從上邊講索引符號的舉例中可以發現，索引符號和反索引符號是一一對應的關系，兩者互為目標圖紙，而圖紙序號卻是相同的，大家可以仔細考慮一下其原因。

以上就是制圖圖例的全部內容，篇幅比較長，講的也比較多，但是內容是比較簡單的，或許是你本來就掌握了的知識，那更好；如果有個別不太明白的點，可以有針對性的查看。如果你能完全靈活運用這些制圖圖例的話，我相信你的圖紙質量一定會有明顯的改觀，至少條理清晰，逼格滿滿，讓甲方爸爸都忍不住想夸你畫圖很專業。
