現在所適用的建筑結構形式，一般所使用的基礎分為以下幾類：獨立基礎、條形基礎、承臺基礎、筏板基礎。那么接下來我們來分別看一下這幾種基礎形式的施工圖是什么樣子的。

▎獨立基礎

首先是平法施工圖表示，那么獨立基礎在平面圖上如何顯示呢？

獨立基礎在平面圖上顯示的是一個一個獨立的小個體，在這種獨立的小個體之上，有可能通過梁連接，具體要看設計圖紙的規定。

獨立基礎上部支撐的結構形式（結構構件）一般都是柱子（也有剪力墻），即柱下獨立基礎。獨立基礎經常在結構形式比較規整的框架結構中進行使用。如圖所示框架柱，每根框架柱形式比較規整，因?yàn)橹�距比較固定，所以是獨立基礎。

我們知道了獨立基礎在平面上的表示形式，如何把它所有的立面的結構以立體的形式表示出來呢？

這需要通過獨立基礎的一些的平法標注形式，比如：原位標注、集中標注等等。就可以看出獨立基礎表示的是什么形狀。

▎條形基礎

顧名思義，條形基礎是一條一條的。這是為什么呢？

是因?yàn)樯厦娴慕Y(jié)構受力構件是一條一條的，所以下面的基礎也得是這樣。這樣才能保證結構構件的受力傳遞到基礎，然后由基礎傳到地基。而我們的墻都是這種橫向或縱向的，因此條狀常見的形式就是砌體結構的墻。

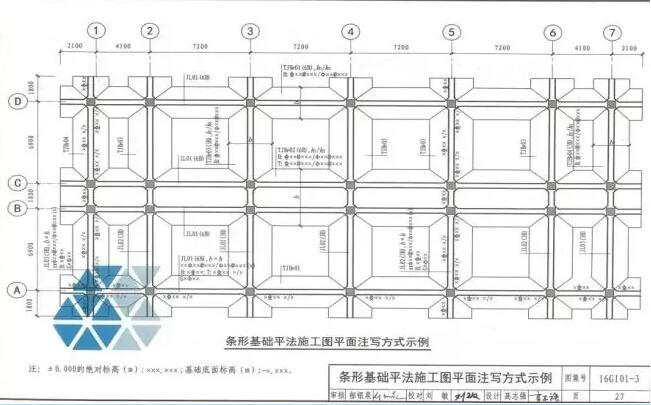

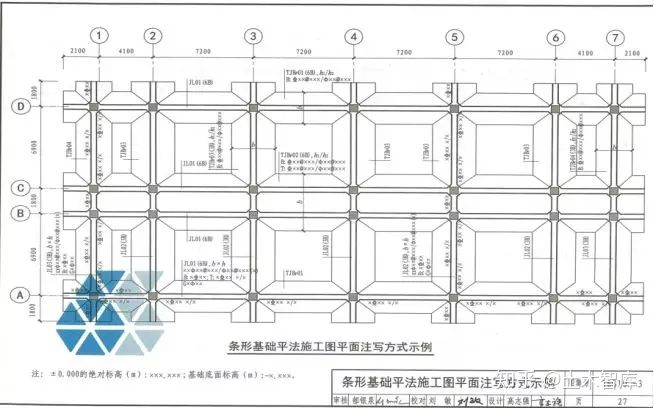

條形基礎適用于砌體結構的墻體下部，承載力較小。與獨立基礎不同的是，條形基礎僅一條，那怎么表示條形基礎呢？也是通過集中標注和原位標注表示了一些平面和截面的形狀。

承臺基礎

承臺基礎與獨立基礎在平面圖上的平面形狀表示上有相似之處：都存在長方形的或正方形的形狀，而不同之處在于承臺基礎在平面圖上的表示還有三角形。那什么是承臺呢？

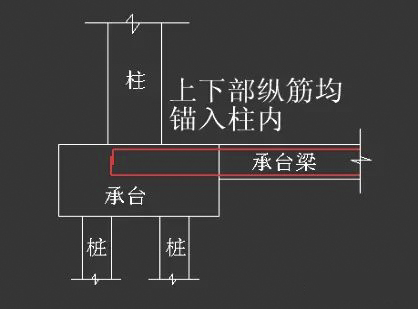

如下圖所示，承臺指的是為承受、分布由墩身傳遞的荷載，在樁基頂部設置的聯結各樁頂?shù)匿摻罨炷�土平臺。因?yàn)槌信_(tái)的下面有樁，要通過承臺把上面結構的力傳到承臺上，再由承臺傳遞給下面的樁，再由樁傳到受力層上。

具體的打樁和承載力根據地基基礎的設計進行確定。平面圖上的三角形表示的是三樁平臺，樁的位置位于三角形的三個角；

而條形或矩形，樁的位置比較自由，只要是工整排列且滿足受力傳遞的需求，數量從一個到多個都是可以的。

因此，三角形特指的就是三樁承臺，也就是承臺的特有形式。除了這種獨特的形狀，其他的標注方法與獨立基礎是相似的，包括截面形狀的表示；又因?yàn)槌信_(tái)也是一個一個獨立的，和獨立基礎一樣，中間也會通過一些承臺梁，把整個基礎連接在一起成為整體，使結構受力形式更好。

那怎么區分獨立基礎和承臺基礎呢？

看基礎下面是否有樁。獨立基礎下沒有樁，承臺基礎下有樁。

承臺基礎適用于樁基礎的上部，用于將上部柱子或剪力墻傳來的集中荷載均勻傳遞到樁及地基。

那什么時候適合用到樁呢？

一般來說，樁適用于地基的受力層比較薄弱，沒辦法直接把承臺受到的力直接傳到地基上；又或者是需要挖的很深很深才能承受受到的力，既不經濟也不方便，這個時候便要用到樁。樁有的時候是對地基的加固，有的時候是直接越過薄弱層把力傳到持力層上。

因此，由樁和承臺共同組成了樁承臺基礎。這里可能有同學會問，那么樁基礎怎么沒講呢？這是因?yàn)椋瑯痘�礎分為預制混凝土樁和現澆樁。預制樁都是預制構件。現澆樁中涉及到鋼筋的稱作灌注樁，在16G圖集中講解，其他的則在定額中講解，這里暫且不展開。

▎筏板基礎

我們最后了解一下筏板基礎。

不同于獨立基礎、條形基礎和承臺基礎，筏板基礎的上部結構大多是靈活多變的剪力墻結構。而這種在空間分割上靈活，能夠滿足實際生活需要的布局會造成下面基礎的布局很亂，如果是布置條形基礎的話，交接處會很多。并且很難支撐起很多的墻體。

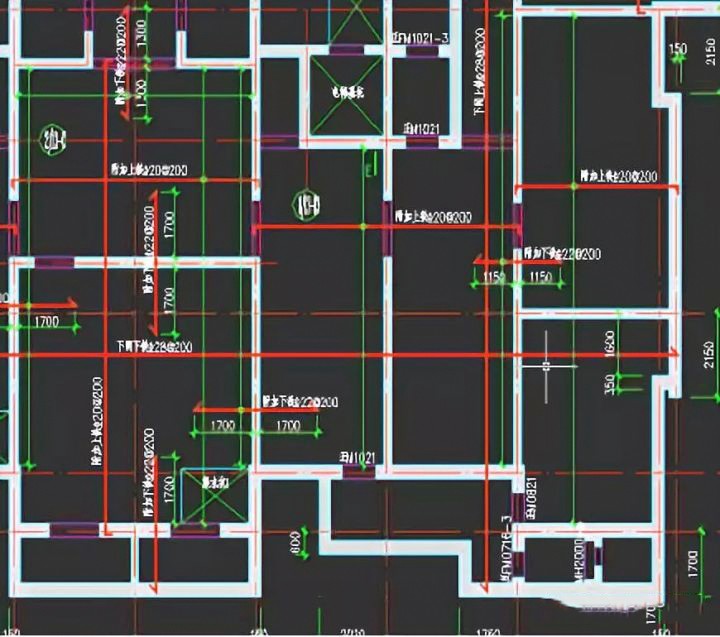

當上部結構空間分割靈活多變時，底部的基礎不進行區分，直接整個一塊板作為基礎。把所有持力層放在板上，由整塊板進行承擔。用這種方式，以及局部的加固，可以保證上部結構空間的靈活性，也是現在高層建筑使用比較廣泛的基礎形式。

相較于獨立基礎對上部結構工整的要求、條形基礎上部必須是墻的要求，靈活多變的上部結構適用范圍更加廣泛；同時，筏板基礎的承載力也更高，對于現在普遍的20多層以上的高層建筑，要想在一定的承載力下修建的更高，只能擴大受力面積，使得整個平板將受到的力分散到地基上以減小壓強。

筏板基礎適用于上部結構靈活多變的剪力墻結構，可以將結構傳來的荷載均勻的傳遞到地基，適用范圍較廣，是目前采用比較廣泛的一種基礎形式。
