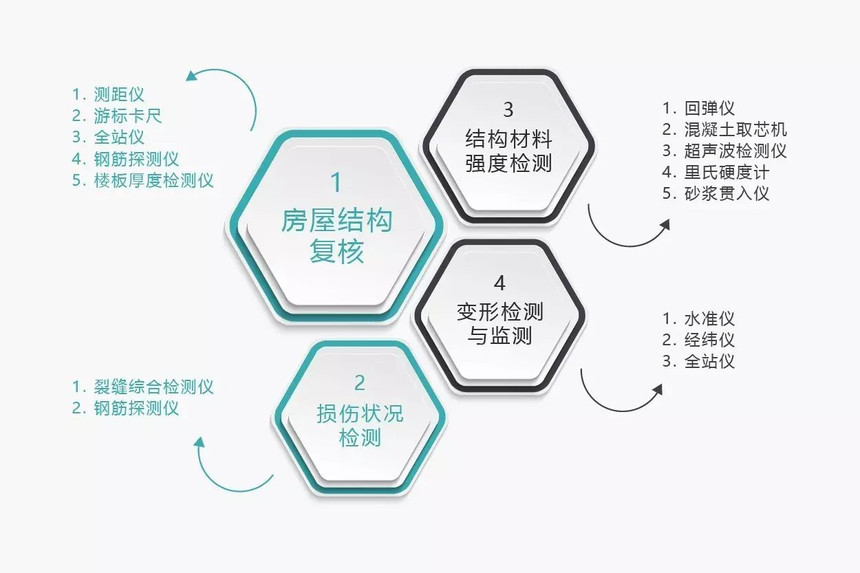

今天主要認識一下與“房屋結構復核”和“損傷狀況檢測”（綠色部分）相關的幾個儀器。

房屋檢測常用儀器

1

房屋結構復核

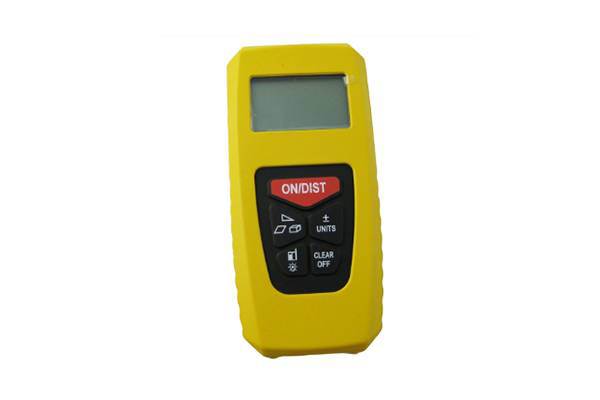

01 測距儀

作用

用于長度、距離的測量。

 現場操作指南

以美國博士能精英系列激光測距儀Bushnell ELITE 1500 為例：

1. 輕按“發射鍵”測距儀內部電源即打開，通過目鏡可看見測距儀處于準備測量狀態；

2. 長按“模式鍵”可直接切換單位：米（M）或碼（Y）；

3. 通過測距儀目鏡中的“內部液晶顯示屏”瞄準被測物體；

4. 輕按“發射鍵”，測量的距離立即會顯示在“內部液晶顯示屏”上。

注意事項

使用時，注意測距儀有兩種模式，區別在于是否計算測距儀本身的長度。

測量時，注意橫平豎直，盡量在房間的端部測量，測量至少3次，取最小值。

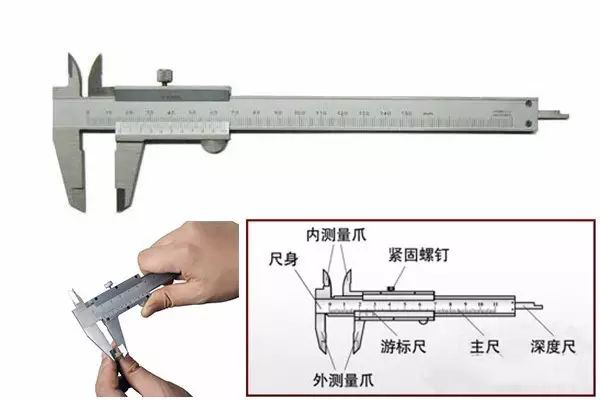

02 游標卡尺

作用

用于測量零件的外徑、內徑、長度、寬度、高度、厚度、孔距等。

現場操作指南

用手握住主尺，四個手指抓緊，大拇指在游標尺的右下側半圓輪上，并用大拇指輕輕移動游標使活動量爪能卡緊被測物體，略旋緊固定螺釘，再進行讀數。

注意事項

使用時，先觀測主尺讀數，再觀測副尺讀數。測量至少3次，取平均值。

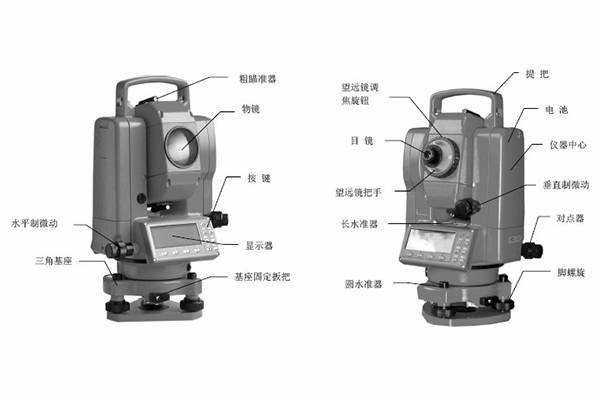

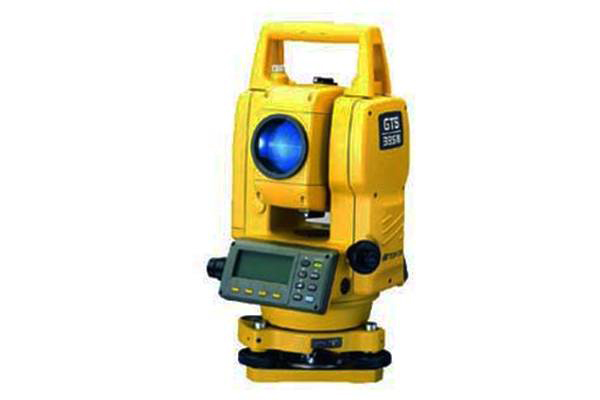

03 全站儀

作用

用于角度、距離、高度、面積、偏心等測量。

現場操作指南

1. 角度測量

按 ANG 鍵，進入測角模式（開機后默認的模式），其水平角、豎直角的測量方法與經緯儀操作方法基本相同。照準目標后，記錄下儀器顯示的水平度盤讀數 HR 和豎直度盤讀數 V 。

2. 距離測量

先按? 鍵，進入測距模式，瞄準棱鏡后，按 F1（MEAS），記錄下儀器測站點至棱鏡點間的平距HD、鏡頭與鏡頭間的斜距SD和鏡頭與鏡頭間的高差VD。

3. 坐標測量

① 按ANG鍵，進入測角模式，瞄準后視點A；

② 按HSET，輸入測站O至后視點A的坐標方位角；

③ 按鍵，進入坐標測量模式。按P↓，進入第2頁；

④ 按OCC，分別在N 、E 、Z輸入測站坐標（X0 ,Y0 ,H0）；

⑤ 按P↓，進入第2 頁，在INS.HT 欄，輸入儀器高；

⑥ 按 P↓，進入第2 頁，在R.HT 欄，輸入B點處的棱鏡高；

⑦ 瞄準待測量點B，按MEAS，得B點的（XB ,YB ,HB）。

備注：由于文章篇幅限制，關于全站儀詳細操作教程，請在公眾號中回復“儀器”獲取。

注意事項

1. 準備階段

腳架固定平穩，儀器置于腳架中心，擰緊固定螺栓，十字絲調節清晰，更換目鏡注意粉塵。

2. 使用階段

用水準起泡初平后電子調平；調整儀器至物像清晰；擰緊水平微動手輪和垂直微動手輪后讀數。

3. 使用完畢

腳螺旋放松至中間位置，松開水平微動手輪和垂直微動手輪后正確放置進儀器箱。

04 鋼筋探測儀

作用

用于鋼筋位置、鋼筋分布及走向、保護層厚度、鋼筋直徑等探測。

現場操作指南

以 HC-GY61一體鋼筋儀 為例：

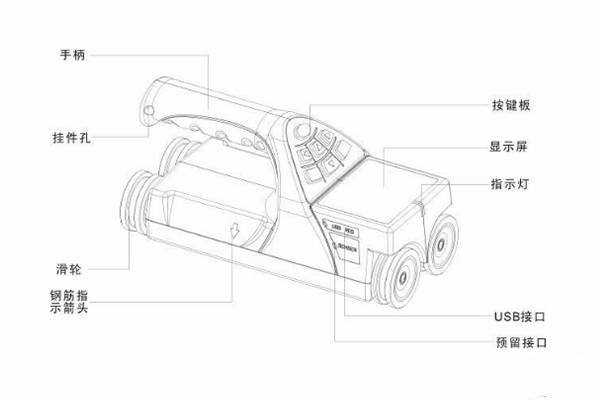

1. 儀器構成

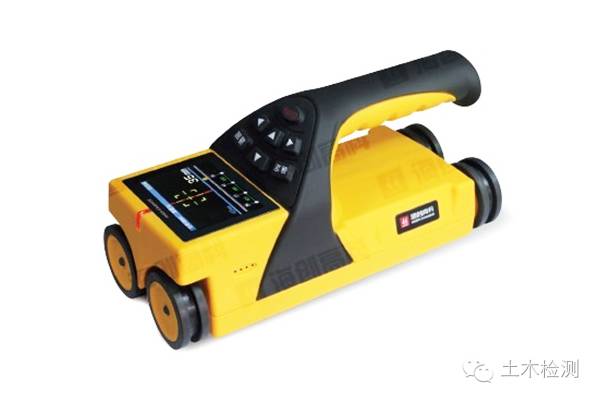

2. 在功能界面切換功能，選擇“鋼筋檢測”進入鋼筋測量方式及參數設置，按上下鍵選擇各種方式測量，從上到下依次為波形掃描、厚度檢測、網格檢測和剖面檢測。再按確定鍵進入檢測界面開始測量。

3. 選擇檢測墻面或柱面，將儀器放置其表面向右勻速移動儀器，屏幕上方有一個小瞄準框在左右移動，當瞄準框移動到正中間時，會提示正下方有鋼筋或者處于2根鋼筋空隙的中間位置。屏幕主體部分顯示信號波形圖。檢測完成后，按確定鍵存儲波形并退出測量。

 注意事項

1. 檢測過程中，若發現波形異常，需要重新進行測量。

2. 檢測過程中，波形變得比較平緩而且總的波形高度比較高，有可能是2根鋼筋距離較近引起。

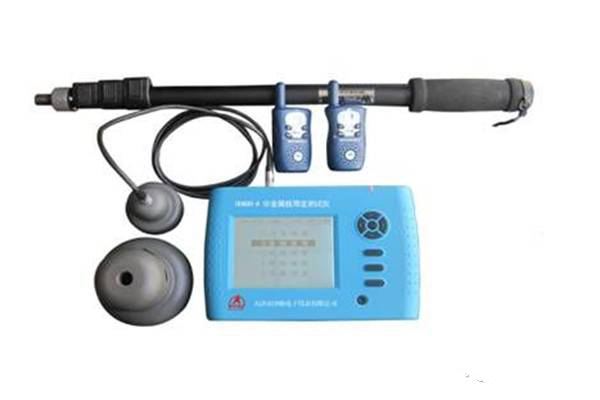

05 樓板厚度檢測儀

作用

用于檢測樓板的厚度。

現場操作指南

以DJLC-A樓板測厚儀為例：

1. 測點布置

確定要測厚的樓板，布置測點位置，對每個測點依次編號。

2. 儀器準備

連接 DJLC-A主機和 接收信號探頭，按儀器開/關鍵，打開儀器。待開機后，設置相關樓號、測點號等相關數據。

3. 樓板厚度測定

① 打開發射探頭電源開關，舉起探頭置于樓板底面預先布置的測點上，探頭頂面緊貼樓板底面。

② 把探頭緊貼樓板頂面，在左右慢慢移動探頭，使屏幕上厚度值逐漸減小，直到找到最小值的位置，則該位置正好位于發射探頭正上方，顯示的厚度值即為該測點的樓板厚度。

③ 顯示確信為樓板厚度時，按確定鍵貯存，該測點測厚完成，測點號自動順序增加，進入下一個測點。

④ 把發射探頭移動到下一測點，重復之前過程，直到全部測點完成。

注意事項

1. 按儀器測試鍵，如果屏幕上厚度顯示位置出現“？？？”，說明接收探頭距發射探頭上方位置較遠；

2. 移動探頭進行掃描，移動過程中，屏幕上顯示出厚度值時（<350mm）說明探頭已位于發射探頭上方直徑50cm的范圍內。

2

房屋損傷狀況的檢測

01 裂縫綜合檢測儀

作用

用于橋梁、隧道、建筑、混凝土路面、金屬表面等裂縫寬度和裂縫深度的精確檢測。

現場操作指南

1. 裂縫深度檢測

① 測試條件

利用本儀器對結構混凝土裂縫深度檢測時，要求被測的裂縫內無耦合介質（如水、泥漿等），以免造成超聲波信號經過這些耦合介質“短路”。

② 自動檢測

自動檢測裂縫深度時，必須先測試一組不跨縫數據，再測試一組跨縫數據，然后才能進行深度計算。

③ 手動檢測

手動檢測方式主要是根據波形相位發生變化時測距和裂縫深度之間的關系來得到縫深值 。

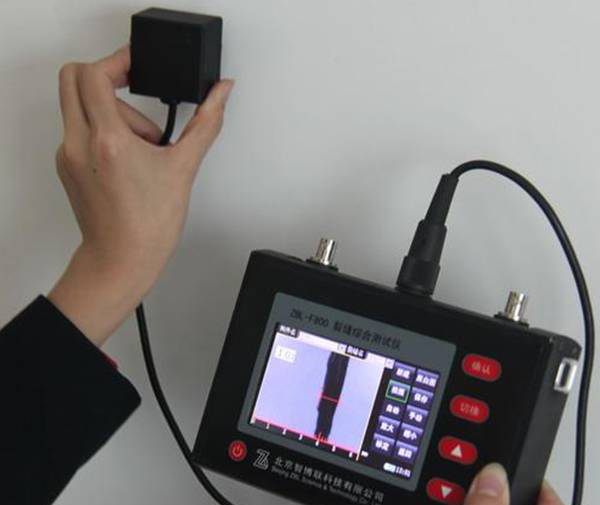

2. 裂縫寬度檢測

測量裂縫寬度時，將攝像頭放在待測裂縫上攝像頭將裂縫圖片傳輸?shù)絻x器，并顯示在液晶屏上。

待圖像清晰后，可自動識別裂縫輪廓，進行自動實時判讀，從而得到裂縫自動判讀的寬度，停止捕獲后儀器獲得當前幀圖片，然后可對當前圖片進行手動判讀處理，從而得到裂縫手動判讀的寬度。

注意事項

1. 裂縫綜合檢測儀用完后，應及時放入包裝套或儀器盒內，以防止灰塵進入儀器內部；

2. 儀器不得隨意拆卸和亂彈試，以免影響使用壽命和損失精度；

3. 儀器要進行定期保養，使用一段時間以后，要進行擦拭凈化，但不應改變儀器各零部件和整機的裝配關系。

02 鋼筋探測儀

詳細操作見上文 1.房屋結構復核-04鋼筋探測儀。
